Ozvučení sídla firmy s výrobní linkou a sklady vyžaduje dodržování základních pravidel, která jsou specifická pro daný prostor. V takto rozsáhlých objektech volíme jednoznačně 100V rozvod. Je-li ozvučení definováno jako evakuační s připojením k EPS, smí se instalovat pouze zařízení a reproduktory řádně certifikované dle normy EN54. Nouzový zvukový systém vyžaduje komplexní návrh, který vám rádi na požádání zpracujeme. Dále se budeme věnovat ukázce neevakuačního řešení. V kancelářích se hojně využívají podhledové reproduktory zapuštěné do stropu nebo reproduktory nástěnné. U nástěnného provedení je nutné dbát na to, aby reproduktory nebyly směrovány proti oknům a nedocházelo k odrazům a následné degradaci srozumitelnosti. Pro návrh ozvučení výrobní haly je důležité znát nejen její rozměry a materiál, ale i hluk, jaký bude v hale při plném provozu. Pro dostatečnou srozumitelnost je obvykle nutné umístit a směrovat reproduktory přímo k jednotlivým strojům nebo pracovníkům. Volíme nejčastěji reproduktory tlakové či směrové, které se hojně využívají i v případě skladových prostor, kde bývají umístěné na křížení ulic mezi regály. V zasedací místnosti oceníme kvalitní stereo ozvučení, realizované nejčastěji samostatným audio systémem.

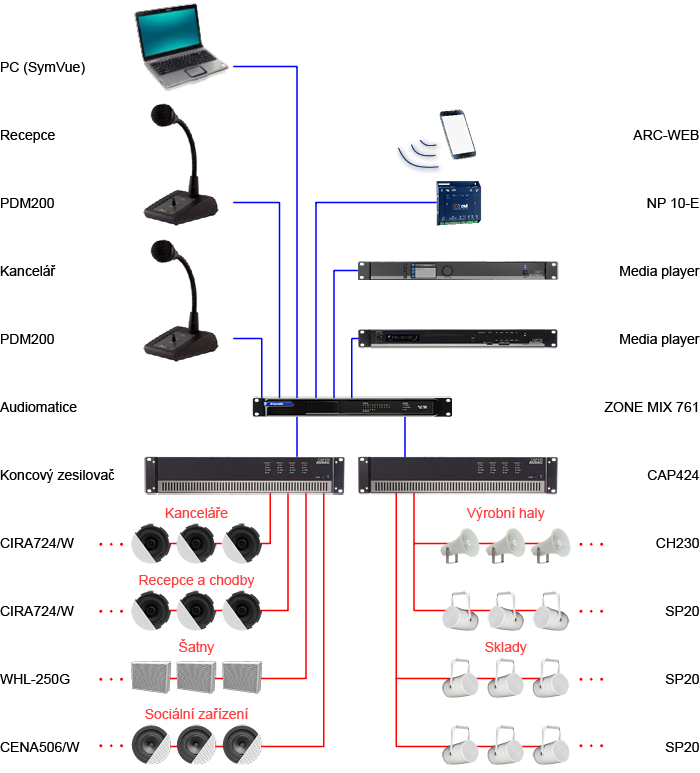

Příklad neevakuačního ozvučení firemního komplexu je založen na digitální audio matici, která obsluze zaručí flexibilní možnosti v oblasti návrhu a požadavků zákazníka. Ozvučení objektu je v ukázkové aplikaci rozděleno do několika samostatných zón a do každé z nich lze adresovat hlášení s výběrem zón na PC, nastavit hlasitost a zdroj hudebního programu z CD/DVD/MP3 přehrávače, internetového rádia, TV, PC a vytvářet celou řadu jiných pokročilých nastavení. Personál na recepci, v kanceláři a ve skladu je vybaven mikrofonní stanicí a obsluhuje systém pomocí grafického uživatelského rozhraní. Každému uživateli lze nastavit jiná přístupová práva. Pověřený personál může také ovládat systém pomocí aplikace na chytrém telefonu z kteréhokoliv místa objektu v dosahu bezdrátové firemní sítě. Díky přehrávači zpráv NP 10-E a jeho integrovanému kalendáři dokáže sestava přehrávat zprávy automaticky v požadovaný den a čas (např. polední pauza, konec směny).
Sestava obsahuje:
PDM200 Mikrofon na husím krku pro mikrofonní stanici
Mikrofonní stanice pro hlášení, dynamický směrový mikrofon na husím krku, 3polohový spínač s možností hlášení PTT a ON/OFF, konektor XLR3 + 3 vodiče pro ovládání priority
NP 10-E Programovatelný MP3 přehrávač
Programovatelný MP3 přehrávač s paměťovou kartou, rozhraní LAN, GPIO, USB.
Zone Mix 761 Audio matice 12x6 s DSP pro zónové ozvučení
Audio matice s DSP (digitálním signálovým procesorem) 12x6 s fixní architekturou pro zónové ozvučení s širokými možnostmi vlastního nastavení (jako je například vstupní a výstupní nastavení parametrů signálu, parametrický ekvalizér, kompresor, AGC, eliminátor zpětné vazby, zónování s nastavením priority hlášení a duckingu, MainMix, ZoneMix, routování signálu, loadspeaker manager, limiter apod.). Matice je vybavena 4 vstupy MIC/LINE a dále 8 hudebními stereo vstupy (konektory CINCH) s interním převodem na mono. Správa 50 presetů globálního charakteru nebo vybraných parametrů pro sekci nastavení zón, integrovaný kalendář s časovačem, možnost řízení pomocí sériového rozhraní RS-232, Ethernetu TCP/IP, 4 logických vstupů (4x logický kontakt nebo 2x analogový potenciometr) a 4 logických výstupů s otevřeným kolektorem, systémových ovládacích panelů po RS-485, grafického uživatelského rozhraní na PC, web browseru, iPad/iPhone.
CAP424 Koncový zesilovač 4x240W @ 100V, digitální topologie Class-D
Koncový zesilovač 4x240W @ 100V (RMS), digitální topologie Class-D s vysokou účinností přes 80%, spínaný zdroj, teplotně řízená aktivní ventilace, integrovaná procesorem řízená ochrana proti zkratu, přetížení, přehřátí a DC napětí. Frekvenční rozsah 50Hz-22kHz @ ±3dB, odstup S/N >100dB, THD+N <0,3%. Na čelním panelu 4stupňová LED indikace vybuzení a stavu nezávisle pro každý kanál, na zadním panelu regulace úrovně a přepínač volitelného Hi-Pass filtru nezávisle pro každý kanál. Vstupní konektory 4x XLR IN + 4x XLR LINK, výstupní konektory 4x Euroblock 4pin pro možnost připojení zdvojeného výstupního vedení ke každému kanálu. Výška 2HU, hmotnost 8,35kg.
WHL-250G Nástěnný reproduktor, 100V/ 6-3-1,5W
Nástěnný reproduktor, 100V/ 6-3-1,5W, materiál skříně MDF, čelní mřížka kovová, širokopásmový reproduktor 165mm.
CIRA724/W Stropní reproduktor dvoupásmový 6.5"+1", 8 ohmů nebo 100V
Dvoupásmový koaxiální stropní reproduktor 6.5"+1" s bezrámečkovým designem, 60/30W @ 8 ohmů nebo 24/12/6W @ 100V, citlivost 88dB @ 1W/1m, frekvenční rozsah 55Hz-20kHz @ ±3dB / 45Hz-20kHz @ -10dB, vyzařovací úhel 150°, polypropylenová membrána, krycí mřížka TwistFix™ s bajonetovým uchycením, svorkovnice FastCon™ pro rychlé připojení k vedení. Rozměry (ØxV) 224x78mm, hmotnost 1,45kg, bílý
CENA506/W Stropní reproduktor 5", bílý, 8 ohmů nebo 100V
Stropní reproduktor 5" s bezrámečkovým designem, 20/10W @ 8 ohmů nebo 6/3W @ 100V, citlivost 93dB @ 1W/1m, frekvenční rozsah 100Hz-15kHz @ ±3dB / 80Hz-18kHz @ -10dB, vyzařovací úhel 155°, svorkovnice SnapConnect™ pro rychlé připojení k vedení. Rozměry (ØxV) 180x57mm, bílý
CHA230 Tlakový reproduktor 30W
Tlakový reproduktor 30/20/10/5W @ 100V, 400Hz...7.5kHz (± 3dB), šedý, IP56
SP20 Směrový reproduktor
Reproduktor směrový 5", 40/20W @ 8 ohmů nebo 20/10/5/2,5W @ 100V, citlivost 92dB @ 1W/1m, max. SPL 104dB @ 1m, frekvenční rozsah 130Hz-15kHz @ ±3dB, vyzařovací úhel 180°, krytí IP56, bílý
Počty a typy reproduktorů lze kombinovat až do celkového výkonu zesilovačů (8x240W @ 100V).
Komplexní řešení a návrh odpovídající požadavkům zákazníka vám rádi zdarma vypracujeme.
