Ozvučení penzionu

Hudební a informační ozvučení penzionu bývá často řešeno v rámci evakuačního rozhlasu. Pokud je definováno jako evakuační s připojením k EPS, smí se instalovat pouze zařízení a reproduktory certifikované dle normy EN54. Nouzový zvukový systém vyžaduje komplexní návrh splňující patřičné normy, který vám rádi na požádání zpracujeme. Kde není evakuační rozhlas vyžadován, lze aplikovat samostatný systém hudebního ozvučení, nebo lze instalovat současně dva nezávislé systémy, a to evakuační a hudební. V ukázkové aplikaci se budeme nadále věnovat neevakuačnímu hudebnímu ozvučení. V obou případech se využívá 100V rozvod. Zásady, které je nutné dodržet pro zajištění dobrých výsledků – neinstalovat nástěnné reproduktory proti skleněným výplním, proti sobě, a je-li k dispozici podhled, dát přednost stropním reproduktorům. Do prostor se zvýšenou vlhkostí je dobré používat výhradně reproduktory k tomu určené. Nezapomínejme na instalaci reproduktorů v koupelnách a toaletách. V zásadě se prostory penzionu rozdělují do samostatných okruhů na pokoje, chodby, personál, jídelna, společenská místnost, v případě evakuačního rozhlasu může následovat dělení podle podlaží.

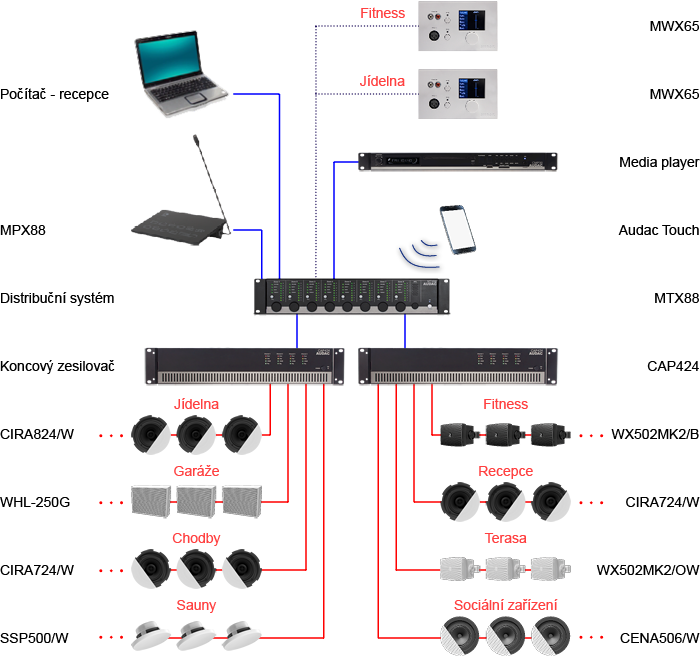

Níže je zobrazeno ukázkové ozvučení penzionu s rozdělením na 8 samostatných zón s vlastním hudebním programem a hlasitostí. Lze připojit až 4 zdroje hudebního programu a přepínat mezi nimi. Recepce je vybavena mikrofonní stanicí s adresním hlášením. V jídelně a fitness je instalován digitální nástěnný panel MWX65, kterým lze systém nejen ovládat, ale i připojit lokální zdroj hudby.

OZVUČENÍ PENZIONU


Sestava obsahuje:

CMP30 Digitální audio přehrávač CD, USB, SD/MMC, FM/AM RDS tuner
Digitální audio přehrávač pro reprodukci z CD, USB, SD/MMC médií + FM/AM tuner. Dva nezávislé audio výstupy s fixní výstupní úrovní pro část CD/USB/SD a pro část FM/AM, regulovatelný výstup s nastavitelným přiřazením k části CD/USB/SD nebo části FM/AM. Sériové rozhraní RS-232 pro integraci s externími systémy. Podporuje audio kodeky MPEG 1/2/5 Layer 2/3 decoding (8kHz-48kHz), MWA V4, V7, V8, V9 (L1, L2) decoding (8kHz-48kHz) a média SD/MMC max. 16 GB / FAT32, USB max. 16 GB / FAT32.

MPX88 Mikrofonní stanice pro hlášení do 8 zón
Mikrofonní stanice pro adresné hlášení do 8 zón kompatibilní s maticovou jednotkou MTX88. Skleněný čelní panel s povrchovou úpravou eliminující odlesky, kapacitní dotyková tlačítka bez pohyblivých částí, LED indikace, gong. Integrovaný přípojný kabel 2m, maximální délka vedení k maticové jednotce 300m kabelem Cat5e nebo vyšším.

MTX88 Audio matice pro 8 zón
Digitální osmizónový audio distribuční systém, 2x symetrický vstup Mic/Line s volitelným phantomovým napájením (XLR), 4x nesymetrický stereo vstup (RCA), 1x RJ45 port pro digitální mikrofonní stanice, 8x symetrický stereo výstup (Euro Block). 8x RJ45 port pro připojení nástěnných ovládacích panelů a dalších periferních zařízení, logický řídicí vstup pro prioritní umlčení, odposlechový reproduktor s regulací hlasitosti na čelním panelu. Možnost připojení digitálních mikrofonních stanic řady MPX a APM pro adresné hlášení s volbou zón a ovládání systému. Možnost ovládání z PC nebo mobilních zařízení prostřednictvím integrovaného webového rozhraní a bezplatné aplikace AUDAC Touch™. Rozhraní TCP/IP a RS232 pro integraci s externími systémy. Napájení 100-240VAC @ 50/60Hz + redundantní napájení 24VDC. Rozměry (ŠxVxH) 482x88x335mm (19"/2HU), hmotnost 4,84kg.

MWX65/W Nástěnný ovládací a přípojný panel pro matice MTX, bílý
Nástěnný ovládací a přípojný panel, 2,5" barevný grafický displej, otočný enkodér pro pohyb v menu a nastavení, 1x vstup Mic (XLR) + 1x vstup Line (stereo RCA) s nezávislou regulací úrovně a indikací přebuzení, bílý

CAP424 Koncový zesilovač 4x240W @ 100V, digitální topologie Class-D
Koncový zesilovač 4x240W @ 100V (RMS), digitální topologie Class-D s vysokou účinností přes 80%, spínaný zdroj, teplotně řízená aktivní ventilace, integrovaná procesorem řízená ochrana proti zkratu, přetížení, přehřátí a DC napětí. Frekvenční rozsah 50Hz-22kHz @ ±3dB, odstup S/N >100dB, THD+N <0,3%. Na čelním panelu 4stupňová LED indikace vybuzení a stavu nezávisle pro každý kanál, na zadním panelu regulace úrovně a přepínač volitelného Hi-Pass filtru nezávisle pro každý kanál. Vstupní konektory 4x XLR IN + 4x XLR LINK, výstupní konektory 4x Euroblock 4pin pro možnost připojení zdvojeného výstupního vedení ke každému kanálu. Výška 2HU, hmotnost 8,35kg.

CIRA724/W Stropní reproduktor dvoupásmový 6.5"+1", 8 ohmů nebo 100V
Dvoupásmový koaxiální stropní reproduktor 6.5"+1" s bezrámečkovým designem, 60/30W @ 8 ohmů nebo 24/12/6W @ 100V, citlivost 88dB @ 1W/1m, frekvenční rozsah 55Hz-20kHz @ ±3dB / 45Hz-20kHz @ -10dB, vyzařovací úhel 150°, polypropylenová membrána, krycí mřížka TwistFix™ s bajonetovým uchycením, svorkovnice FastCon™ pro rychlé připojení k vedení. Rozměry (ØxV) 224x78mm, hmotnost 1,45kg, bílý

CIRA824/W Stropní reproduktor dvoupásmový 8"+1", 8 ohmů nebo 100V
Dvoupásmový koaxiální stropní reproduktor 8"+1" s bezrámečkovým designem, 80/40W @ 8 ohmů nebo 24/12/6W @ 100V, citlivost 89dB @ 1W/1m, frekvenční rozsah 40Hz-20kHz @ ±3dB / 33Hz-20kHz @ -10dB, vyzařovací úhel 140°, polypropylenová membrána, krycí mřížka TwistFix™ s bajonetovým uchycením, svorkovnice FastCon™ pro rychlé připojení k vedení. Rozměry (ØxV) 270x82mm, hmotnost 1,75kg, bílý

WX502MK2/OW Venkovní nástěnný reproduktor 5 1/4" bílý
Reproduktor dvoupásmový 5.25"+1" pro venkovní instalaci, 100/50W @ 8 ohmů / 40/20/10W @ 100V, citlivost 87dB @ 1W/1m, max. SPL 104dB @ 1m, frekvenční rozsah 70Hz-18kHz @ ±3dB, 55Hz-20kHz @ -10dB, vyzařovací úhel 110°x110°, stupeň krytí IP55, otočný vodotěsný konektor AWX-5, včetně montážní konzoly v barvě reproboxu, bílý

WX502MK2/B Nástěnný reproduktor 5 1/4", černý
Reproduktor dvoupásmový 5.25"+1", 100/50W @ 8 ohmů / 40/20/10W @ 100V, citlivost 87dB @ 1W/1m, max. SPL 104dB @ 1m, frekvenční rozsah 70Hz-18kHz @ ±3dB, 55Hz-20kHz @ -10dB, vyzařovací úhel 110°x110°, včetně montážní konzoly v barvě reproboxu, černý

WHL-250G Nástěnný reproduktor, 100V/ 6-3-1,5W
Nástěnný reproduktor, 100V/ 6-3-1,5W, materiál skříně MDF, čelní mřížka kovová, širokopásmový reproduktor 165mm.

CENA506/W Stropní reproduktor 5", bílý, 8 ohmů nebo 100V
Stropní reproduktor 5" s bezrámečkovým designem, 20/10W @ 8 ohmů nebo 6/3W @ 100V, citlivost 93dB @ 1W/1m, frekvenční rozsah 100Hz-15kHz @ ±3dB / 80Hz-18kHz @ -10dB, vyzařovací úhel 155°, svorkovnice SnapConnect™ pro rychlé připojení k vedení. Rozměry (ØxV) 180x57mm, bílý

SSP500/W Dvoupásmový vestavný reproduktor 20W pro koupelny, sauny, bazény, bílý.
Dvoupásmový vestavný reproduktor 5" + 1" pro koupelny, sauny, plavecké bazény. Výkon 20W @ 8 ohmů, citlivost 86dB (1W/1m), frekvenční rozsah 75Hz…20kHz, čelní mřížka hliníková, tělo ABS, vestavná hloubka 60mm, bílý, RAL9010.

WTR24 Převodní transformátor ve venkovním provedení 24W 100V
Převodní transformátor ve venkovním provedení 24W 100V na 8 ohmů

Počty a typy reproduktorů lze kombinovat až do celkového výkonu zesilovačů (8x240W @ 100V).
Komplexní řešení a návrh odpovídající požadavkům zákazníka vám rádi zdarma vypracujeme.
