Ozvučení nákupního centra

V současné době je již samozřejmostí, že jsou velké prodejní plochy vybaveny ozvučovacím systémem pro distribuci hudebního programu a v neposlední řadě také reklamního hlášení ohledně probíhajících akcí pro zákazníky a informačního hlášení pro zaměstnance. Je-li ozvučení definováno jako evakuační s připojením k EPS, smí se instalovat pouze zařízení a reproduktory řádně certifikované dle normy EN54. Nouzový zvukový systém vyžaduje komplexní návrh, který vám rádi na požádání zpracujeme. Dále se budeme věnovat ukázce neevakuačního řešení. V takto rozsáhlých objektech volíme jednoznačně 100V rozvod. Prostor bývá osazen dvoupásmovými stropními reproduktory, rovnoměrně rozmístěnými v uličkách mezi regály. V případě, že není k dispozici podhled, nebo je strop příliš vysoký, využívají se hojně dvoupásmové závěsné reproduktory – opět platí pravidlo, že pro dobrý výsledek je nutné instalovat reproduktory tak, aby vyzařovaly do prostorů uliček mezi regály.

VARIANTA I

Distribuční systém MTX48 nabízí možnost připojení až 4 hudebních zdrojů, hlášení z mikrofonní stanice se selektivním výběrem až pro 4 různé okruhy. Během hlášení dochází k automatickému potlačení hudebního programu.

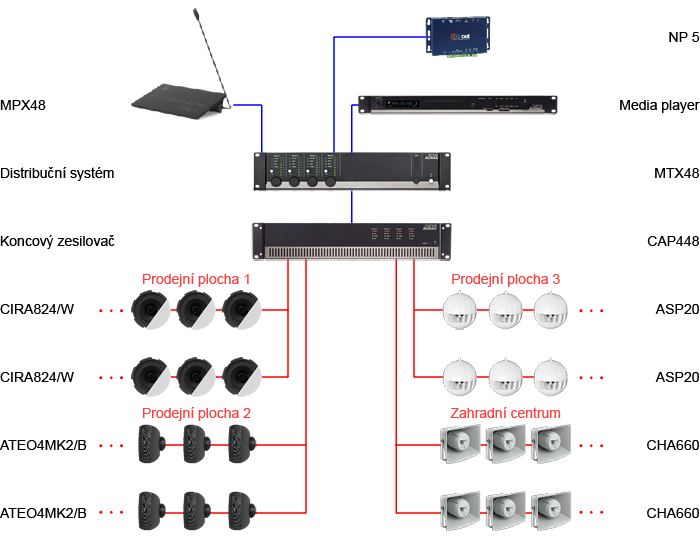

OZVUČENÍ NÁKUPNÍHO CENTRA - VARIANTA I

Sestava obsahuje:

CMP30 Digitální audio přehrávač CD, USB, SD/MMC, FM/AM RDS tuner
Digitální audio přehrávač pro reprodukci z CD, USB, SD/MMC médií + FM/AM tuner. Dva nezávislé audio výstupy s fixní výstupní úrovní pro část CD/USB/SD a pro část FM/AM, regulovatelný výstup s nastavitelným přiřazením k části CD/USB/SD nebo části FM/AM. Sériové rozhraní RS-232 pro integraci s externími systémy. Podporuje audio kodeky MPEG 1/2/5 Layer 2/3 decoding (8kHz-48kHz), MWA V4, V7, V8, V9 (L1, L2) decoding (8kHz-48kHz) a média SD/MMC max. 16 GB / FAT32, USB max. 16 GB / FAT32.

NP 5 Přehrávač MP3
Přehrávač MP3 na DIN lištu, vč. napájecího zdroje

MPX48 Mikrofonní stanice pro hlášení do 4 zón kompatibilní s maticovou jednotkou MTX48
Mikrofonní stanice pro adresné hlášení do 4 zón kompatibilní s maticovou jednotkou MTX48. Skleněný čelní panel s povrchovou úpravou eliminující odlesky, kapacitní dotyková tlačítka bez pohyblivých částí, LED indikace, gong. Integrovaný přípojný kabel 2m, maximální délka vedení k maticové jednotce 300m kabelem Cat5e nebo vyšším.

MTX48 Audio matice pro 4 zóny
Digitální čtyřzónový audio distribuční systém, 2x symetrický vstup Mic/Line s volitelným phantomovým napájením (XLR), 4x nesymetrický stereo vstup (RCA), 1x RJ45 port pro digitální mikrofonní stanice, 4x symetrický stereo výstup (Euro Block). 4x RJ45 port pro připojení nástěnných ovládacích panelů a dalších periferních zařízení, logický řídicí vstup pro prioritní umlčení, odposlechový reproduktor s regulací hlasitosti na čelním panelu. Možnost připojení digitálních mikrofonních stanic řady MPX a APM pro adresné hlášení s volbou zón a ovládání systému. Možnost ovládání z PC nebo mobilních zařízení prostřednictvím integrovaného webového rozhraní a bezplatné aplikace AUDAC Touch™. Rozhraní TCP/IP a RS232 pro integraci s externími systémy. Napájení 100-240VAC @ 50/60Hz + redundantní napájení 24VDC. Rozměry (ŠxVxH) 482x88x335mm (19"/2HU), hmotnost 4,75kg.

CAP448 Koncový zesilovač 4x480W @ 100V, digitální topologie Class-D
Koncový zesilovač 4x480W @ 100V (RMS), digitální topologie Class-D s vysokou účinností přes 80%, spínaný zdroj, teplotně řízená aktivní ventilace, integrovaná procesorem řízená ochrana proti zkratu, přetížení, přehřátí a DC napětí. Frekvenční rozsah 50Hz-22kHz @ ±3dB, odstup S/N >100dB, THD+N <0,3%. Na čelním panelu 4stupňová LED indikace vybuzení a stavu nezávisle pro každý kanál, na zadním panelu regulace úrovně a přepínač volitelného Hi-Pass filtru nezávisle pro každý kanál. Vstupní konektory 4x XLR IN + 4x XLR LINK, výstupní konektory 4x Euroblock 4pin pro možnost připojení zdvojeného výstupního vedení ke každému kanálu. Výška 2HU, hmotnost 8,85kg.

ASP20 Závěsný reproduktor
Reproduktor závěsný 8", 20/10/5/2,5W @ 100V, citlivost 92dB @ 1W/1m, frekvenční rozsah 80Hz-18kHz @ ±3dB, vyzařovací úhel 360°, 1,5m nosný kabel, bílý

CIRA824/W Stropní reproduktor dvoupásmový 8"+1", 8 ohmů nebo 100V
Dvoupásmový koaxiální stropní reproduktor 8"+1" s bezrámečkovým designem, 80/40W @ 8 ohmů nebo 24/12/6W @ 100V, citlivost 89dB @ 1W/1m, frekvenční rozsah 40Hz-20kHz @ ±3dB / 33Hz-20kHz @ -10dB, vyzařovací úhel 140°, polypropylenová membrána, krycí mřížka TwistFix™ s bajonetovým uchycením, svorkovnice FastCon™ pro rychlé připojení k vedení. Rozměry (ØxV) 270x82mm, hmotnost 1,75kg, bílý

ATEO4MK2/B Nástěnný reproduktor s úchytem 4", černý, 8 ohmů nebo 100V
Reproduktor dvoupásmový 4"+1", 70/35W @ 8Ohm / 24W @ 100V, max. SPL 101dB @ 1m, frekvenční rozsah 100Hz-20kHz @ ±3dB / 65Hz-20kHz @ -10dB, vyzařovací úhel 130°x130° @ 1kHz. Součástí dodávky montážní úchyt Clevermount™ v barvě reprosoustavy umožňující plynulé natočení v rozsahu ±30° horizontálně a +5/-30° vertikálně. Možnost instalace reprosoustavy na úchyt horizontálně i vertikálně, osazením reprosoustavy na montážní úchyt dojde současně k jejímu elektrickému připojení pomocí integrovaných kontaktů. Tělo ABS plast, mřížka ocel, barva černá. Rozměry 136x244x153mm (ŠxVxH), hmotnost 2,05kg. Cena za 1ks, baleno po 2ks.

CHA660 Tlakový reproduktor dvoupásmový 60W
Tlakový reproduktor dvoupásmový 6.5", 60/30/15/7,5W @ 100V, 99dB (1W/1m), 100Hz...16kHz (± 3dB), IP66, šedý

Počty a typy reproduktorů lze kombinovat až do celkového výkonu zesilovače (4x480W @ 100V).

VARIANTA II

Srdcem systému je zónová audio matice. Uvedený příklad systému je vhodný až pro 6 nezávislých oddělení. Pro každou prodejnu lze nastavit hlasitost, zvolit individuální hudební program, provádět prioritní hlášení s výběrem zón na PC a celou řadu dalších pokročilých nastavení. Systém lze ovládat prostřednictvím grafického uživatelského rozhraní na PC nebo pomocí aplikace na chytrém telefonu.

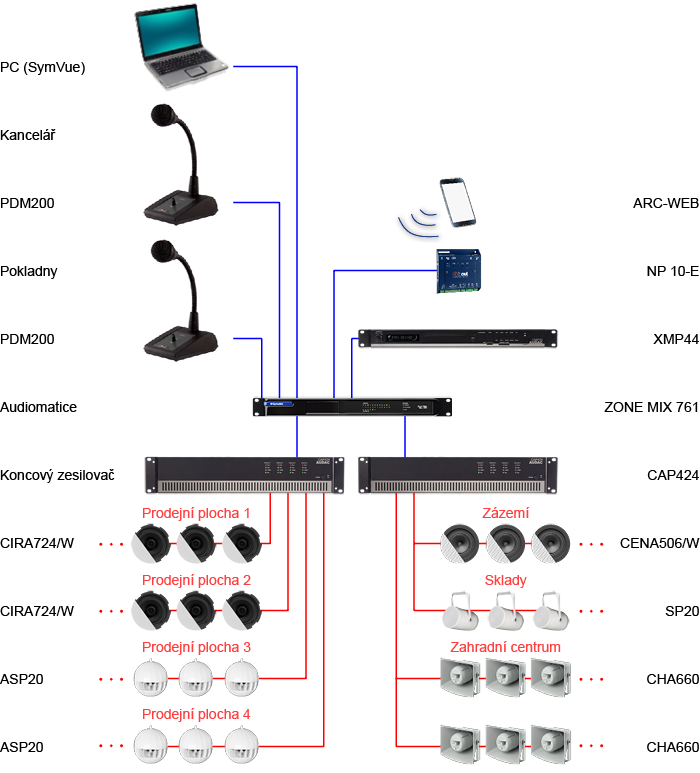

OZVUČENÍ NÁKUPNÍHO CENTRA - VARIANTA II

Sestava obsahuje:

PDM200 Mikrofon na husím krku pro mikrofonní stanici
Mikrofonní stanice pro hlášení, dynamický směrový mikrofon na husím krku, 3polohový spínač s možností hlášení PTT a ON/OFF, konektor XLR3 + 3 vodiče pro ovládání priority

NP 10-E Programovatelný MP3 přehrávač
Programovatelný MP3 přehrávač s paměťovou kartou, rozhraní LAN, GPIO, USB.

XMP44 Modulární digitální audio přehrávač, 4 sloty pro volitelné zásuvné moduly
Modulární digitální audio přehrávač, 4 sloty pro volitelné zásuvné moduly SourceCon™. Barevný grafický 2,8" LCD displej + otočný enkodér, odposlechový reproduktor s regulací hlasitosti na čelním panelu. Možnost ovládání z PC nebo mobilních zařízení prostřednictvím bezplatné aplikace AUDAC Touch™. 4x port USB, LAN port, sériový port RS232 pro integraci s externími systémy. Možnost instalace volitelného 4x4kanálového rozhraní Dante™ ANX44 (zvl. přísl.)

IMP40 Internet audio player modul pro XMP44
SourceCon™ přehrávač internetových rádií s podporou formátů MP3, WMA, AAC. Synchronizuje se s databází obsahující přes 30.000 kanálů s možností filtrování podle žánru, regionu, jazyka aj. Unikátní technologie Linum™ pro zajištění nepřerušené reprodukce i při krátkodobém výpadku připojení a automatické obnovení přehrávaného kanálu. Symetrický stereofonní audio výstup s regulací úrovně v rozsahu -92dB...+8dB, LAN port.

NMP40 Audio Streaming modul pro XMP44
Audio Streaming modul pro XMP44, 20Hz...20kHz (± 3dB)

Zone Mix 761 Audio matice 12x6 s DSP pro zónové ozvučení
Audio matice s DSP (digitálním signálovým procesorem) 12x6 s fixní architekturou pro zónové ozvučení s širokými možnostmi vlastního nastavení (jako je například vstupní a výstupní nastavení parametrů signálu, parametrický ekvalizér, kompresor, AGC, eliminátor zpětné vazby, zónování s nastavením priority hlášení a duckingu, MainMix, ZoneMix, routování signálu, loadspeaker manager, limiter apod.). Matice je vybavena 4 vstupy MIC/LINE a dále 8 hudebními stereo vstupy (konektory CINCH) s interním převodem na mono. Správa 50 presetů globálního charakteru nebo vybraných parametrů pro sekci nastavení zón, integrovaný kalendář s časovačem, možnost řízení pomocí sériového rozhraní RS-232, Ethernetu TCP/IP, 4 logických vstupů (4x logický kontakt nebo 2x analogový potenciometr) a 4 logických výstupů s otevřeným kolektorem, systémových ovládacích panelů po RS-485, grafického uživatelského rozhraní na PC, web browseru, iPad/iPhone.

CAP424 Koncový zesilovač 4x240W @ 100V, digitální topologie Class-D Koncový zesilovač 4x240W @ 100V (RMS), digitální topologie Class-D s vysokou účinností přes 80%, spínaný zdroj, teplotně řízená aktivní ventilace, integrovaná procesorem řízená ochrana proti zkratu, přetížení, přehřátí a DC napětí. Frekvenční rozsah 50Hz-22kHz @ ±3dB, odstup S/N >100dB, THD+N <0,3%. Na čelním panelu 4stupňová LED indikace vybuzení a stavu nezávisle pro každý kanál, na zadním panelu regulace úrovně a přepínač volitelného Hi-Pass filtru nezávisle pro každý kanál. Vstupní konektory 4x XLR IN + 4x XLR LINK, výstupní konektory 4x Euroblock 4pin pro možnost připojení zdvojeného výstupního vedení ke každému kanálu. Výška 2HU, hmotnost 8,35kg.

ASP20 Závěsný reproduktor
Reproduktor závěsný 8", 20/10/5/2,5W @ 100V, citlivost 92dB @ 1W/1m, frekvenční rozsah 80Hz-18kHz @ ±3dB, vyzařovací úhel 360°, 1,5m nosný kabel, bílý

CIRA724/W Stropní reproduktor dvoupásmový 6.5"+1", 8 ohmů nebo 100V
Dvoupásmový koaxiální stropní reproduktor 6.5"+1" s bezrámečkovým designem, 60/30W @ 8 ohmů nebo 24/12/6W @ 100V, citlivost 88dB @ 1W/1m, frekvenční rozsah 55Hz-20kHz @ ±3dB / 45Hz-20kHz @ -10dB, vyzařovací úhel 150°, polypropylenová membrána, krycí mřížka TwistFix™ s bajonetovým uchycením, svorkovnice FastCon™ pro rychlé připojení k vedení. Rozměry (ØxV) 224x78mm, hmotnost 1,45kg, bílý

CHA660 Tlakový reproduktor dvoupásmový 60W
Tlakový reproduktor dvoupásmový 6.5", 60/30/15/7,5W @ 100V, 99dB (1W/1m), 100Hz...16kHz (± 3dB), IP66, šedý

CENA506/W Stropní reproduktor 5", bílý, 8 ohmů nebo 100V
Stropní reproduktor 5" s bezrámečkovým designem, 20/10W @ 8 ohmů nebo 6/3W @ 100V, citlivost 93dB @ 1W/1m, frekvenční rozsah 100Hz-15kHz @ ±3dB / 80Hz-18kHz @ -10dB, vyzařovací úhel 155°, svorkovnice SnapConnect™ pro rychlé připojení k vedení. Rozměry (ØxV) 180x57mm, bílý

SP20 Směrový reproduktor
Reproduktor směrový 5", 40/20W @ 8 ohmů nebo 20/10/5/2,5W @ 100V, citlivost 92dB @ 1W/1m, max. SPL 104dB @ 1m, frekvenční rozsah 130Hz-15kHz @ ±3dB, vyzařovací úhel 180°, krytí IP56, bílý

Počty a typy reproduktorů lze kombinovat až do celkového výkonu zesilovačů (8x240W @ 100V).
Komplexní řešení a návrh odpovídající požadavkům zákazníka vám rádi zdarma vypracujeme.
